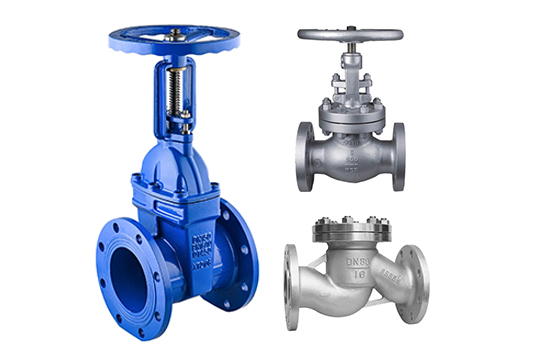

Описание типов клапанов
- Задвижка (Gate valve): управляет потоком рабочей среды путём подъёма и опускания затвора. Обычно применяется там, где требуется полностью перекрыть поток.
- Запорный (Globe valve): регулирует и перекрывает поток жидкости поворотом или подъёмом запорного диска. Подходит для случаев, когда необходимо регулировать расход или полностью перекрывать трубопровод.
- Обратный клапан (Check valve): автоматически предотвращает обратный ток среды, пропуская поток только в одном направлении. Часто используется для предотвращения обратного тока от насоса или возврата среды в трубопроводе.
Диапазон изготовления
- Материал корпуса: углеродистая сталь, нержавеющая сталь, легированная сталь
- Номинальный диаметр: DN40–DN1500
- Диапазон давления: 0,6 МПа – 42 МПа
- Присоединения: RF, RTJ, BW
- Рабочая температура: –29℃ ~ +550℃
- Приводы: ручное колесо, червячный редуктор, редуктор, пневматический привод, электрический привод
Конструктивные особенности
- Задвижка: низкое сопротивление потоку; небольшой крутящий момент при открытии/закрытии; двусторонний поток; надёжная герметичность.
- Запорный клапан: простая конструкция; короткий рабочий ход; хорошая герметичность; высокая надёжность и долговечность.
- Обратный клапан: предотвращает обратный ток среды; низкое гидравлическое сопротивление; долгий срок службы; широкий диапазон применения.
Стандарты проектирования
- Проектирование и изготовление: GB/T 12234, GB/T 12235
- Строительная длина: GB/T 12221
- Размеры фланцевых соединений: JB/T 79, JB/T 79.1
- Испытания и контроль: JB/T 9092, JB/T 9002
