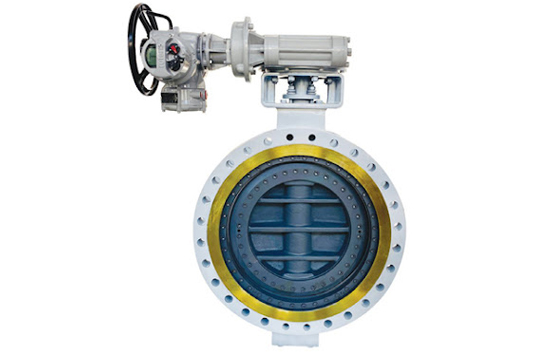

Дисковый затвор с металлическим жёстким уплотнением имеет эксцентричную конструкцию металлического уплотнения, что обеспечивает высокую герметичность и стойкость к коррозии. Формы уплотнения включают:
- металл-металл;
- сменное металлическое уплотнительное кольцо к металлическому уплотнению;
- комбинация из нержавеющей стали и графитовой композитной пластины.
По числу и типу эксцентриситета различают: двойные, тройные и четырёхкратные эксцентричные дисковые затворы.
Диапазон изготовления
- Материал корпуса: углеродистая сталь, нержавеющая сталь, легированная сталь
- Исполнение: полнопроходное и редуцированное
- Номинальный диаметр: DN50–DN1600
- Диапазон давления: 0,6 МПа – 42 МПа
- Тип конструкции: двойной эксцентриситет, тройной эксцентриситет, четырёхкратный эксцентриситет
- Присоединения: сварка встык, фланцевое, хомутовое, с проушинами (Lug type)
- Рабочая температура: –196℃ ~ +150℃
- Приводы: червячный редуктор, пневматический привод, электрический привод, гидравлический привод
Конструктивные особенности
- Полностью металлическое уплотнение
- Многоэксцентриковая конструкция
- Высокая прочность и коррозионная стойкость
- Двусторонняя герметичность
- Хорошие характеристики регулирования потока
- Долгий срок службы и минимальное обслуживание
Стандарты проектирования
- Проектирование и изготовление: API 609, JB/T 8527
- Строительная длина: GB/T12221-2005
- Размеры фланцевых соединений: GB9113-2000, а также JB, HG, SH, BS, DIN, JIS
- Испытания и контроль: API 598
