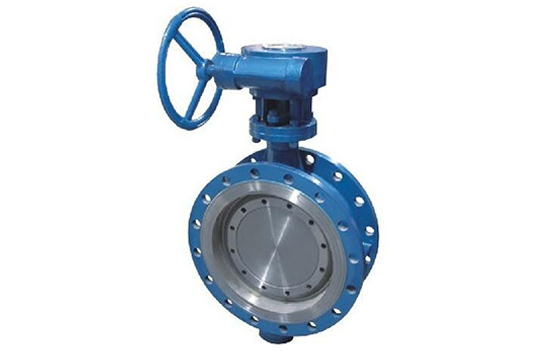

Многослойный жёсткоуплотнённый дисковый затвор имеет конструкцию с эксцентричным металлическим уплотнением. По конструкции и функциональным характеристикам различают: двойные, тройные и более современные четырёхкратные эксцентриковые затворы.
Тип уплотнения — металл-металл, при этом уплотнительные кольца могут быть сменными: металлическое кольцо, кольцо из нержавеющей стали или графитовой композитной пластины.
Диапазон изготовления
- Материал корпуса: углеродистая сталь, нержавеющая сталь, легированная сталь
- Исполнение: полнопроходное и редуцированное
- Номинальный диаметр: DN50–DN2000
- Диапазон давления: PN6–PN40
- Тип конструкции: двойной, тройной, четырёхкратный эксцентриситет
- Присоединения: сварка встык, фланцевое, хомутовое, с проушинами (Lug type)
- Рабочая температура: –196℃ ~ +150℃
- Приводы: ручной, червячный редуктор, пневматический, электрический
Конструктивные особенности
- Эксцентриковая конструкция
- Жёсткие уплотнительные материалы
- Специальная конструкция уплотнительного кольца
- Двусторонняя герметичность
- Пожаробезопасное исполнение
- Возможность использования различных приводов
Стандарты проектирования
- Проектирование и изготовление: API 609, JB/T 8527
- Строительная длина: ASME B16.10, GB/T 12221
- Размеры фланцевых соединений: ASME B16.5, а также GB, JB, HG, SH, BS, DIN, JIS
- Испытания и контроль: API 598, GB/T 13927, GB/T 26480, JB/T 9092, ISO 5208
