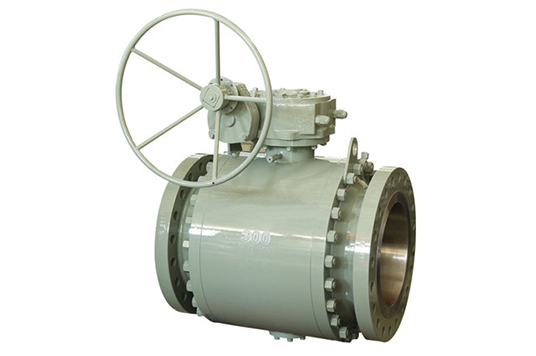

Кованые шаровые краны в основном делятся на два типа: с плавающим шаром и с фиксированным шаром.
- Краны с плавающим шаром: шар свободно перемещается и может автоматически открываться или закрываться под действием давления рабочей среды.
- Краны с фиксированным шаром: шар жёстко закреплён внутри корпуса и не может двигаться свободно; для управления открытием и закрытием требуется внешнее усилие.
Диапазон изготовления
- Материал корпуса: углеродистая сталь, нержавеющая сталь, легированная сталь
- Исполнение: полнопроходное и редуцированное
- Номинальный диаметр: DN15–DN200, DN15–DN1400
- Диапазон давления: 0,6 МПа – 42 МПа
- Присоединения: RF, RTJ, BW, THR, SW
- Рабочая температура: –196℃ ~ +550℃
- Приводы: ручка, червячный редуктор, пневматический привод, электрический привод, пневмогидравлический привод, электро-гидравлический привод
Конструктивные особенности
- Сквозное или редуцированное отверстие
- Сертификация по огнестойким испытаниям
- Шток с защитой от вырыва
- Антистатическое устройство
- Сальниковое уплотнение с защитой от утечек
- Все модели оснащены устройством блокировки
- Верхний фланец ISO 5211
Стандарты проектирования
- Проектирование и изготовление: API 6D, ASME B16.34 (BS5351), API 608, MSS-SP-72
- Строительная длина: ASME B16.10, API 6D
- Размеры фланцевых соединений: ASME B16.5
- Размеры сварных соединений (BW): ASME B16.25
- Испытания и контроль: API 598, API 6D
- Огнестойкое исполнение: API 607/6FA
- Антистатическая конструкция и шток с защитой от вырыва
