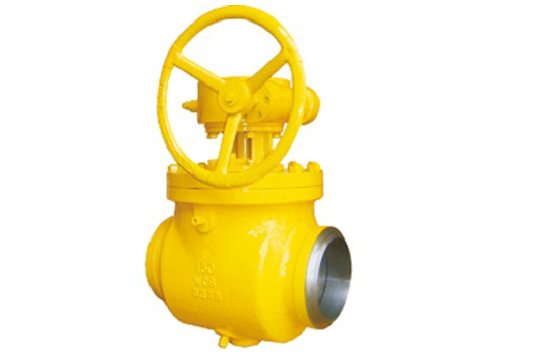

Шаровой кран с верхним расположением выполнен в виде цельного клапана. Опорная плита и шар закреплены на интегрированном поворотном узле сверху, а положение шара фиксируется совместным усилием поворотного узла и опорной плиты. Уникальная выдвижная конструкция седла позволяет выполнять онлайн-замену штока, уплотнения штока, металлического седла и пружины без демонтажа всего клапана.
Диапазон изготовления
- Материал корпуса: углеродистая сталь, нержавеющая сталь, легированная сталь
- Исполнение: полнопроходное и редуцированное
- Номинальный диаметр: DN40–DN1500
- Диапазон давления: 0,6 МПа – 42 МПа
- Присоединения: RF, RTJ, BW
- Рабочая температура: –196℃ ~ +550℃
- Приводы: ручка, червячный редуктор, пневматический привод, электрический привод, пневмогидравлический привод, электро-гидравлический привод
Конструктивные особенности
- Полнопроходное или редуцированное исполнение
- Антистатическое устройство
- Шток с защитой от вырыва
- Пожаробезопасное исполнение
- Возможность замены штока и уплотнений без демонтажа (онлайн)
- Цельный корпус клапана
- Точное позиционирование шара
- Эластичная интерфейсная конструкция
- Самоуплотняющаяся конструкция
Стандарты проектирования
- Проектирование и изготовление: API 6D, ASME B16.34 (BS5351), API 608, MSS-SP-72
- Строительная длина: ASME B16.10
- Размеры фланцевых соединений: ASME B16.5, для NPS ≥ 26” — ASME B16.47
- Размеры сварных соединений (BW): ASME B16.25
- Испытания и контроль: API 598, API 6D
- Огнестойкое исполнение: API 607/6FA
- Антистатическая конструкция и шток с защитой от вырыва
